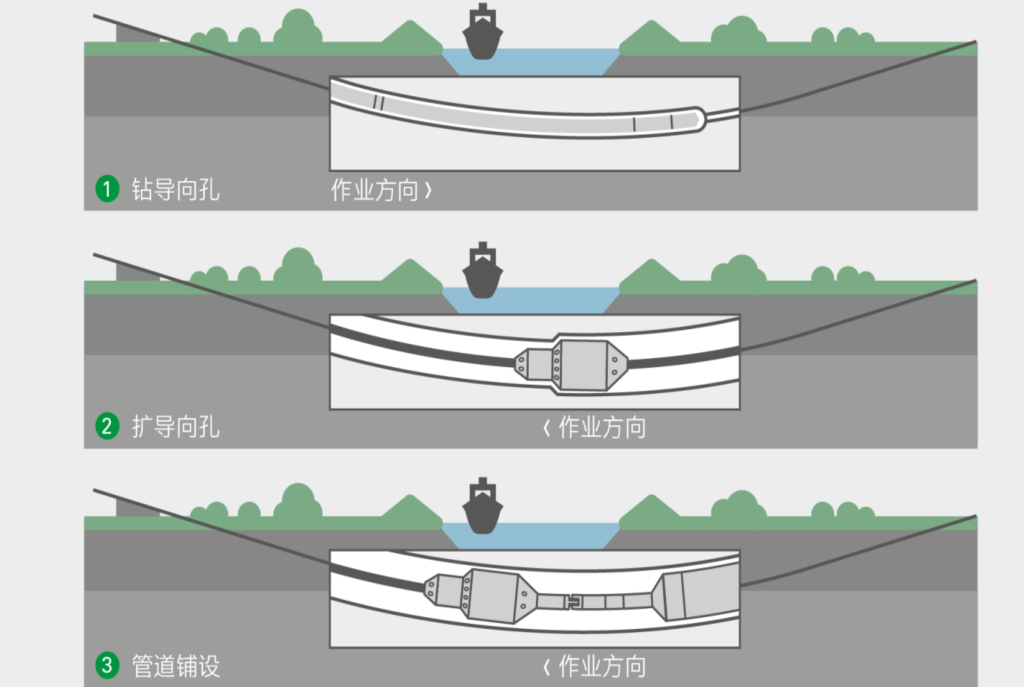

La perforación direccional horizontal (Horizontal Directional Drilling HDD) se ha consolidado como un método de construcción bien establecido. Se aplica a la instalación de oleoductos, gasoductos, tuberías de agua potable, alcantarillado y otros fluidos, así como al tendido de cables de energía y telecomunicaciones, también los sitios angostos, como ríos y canales, calles, autopistas, vías férreas, pistas de aeropuertos, playas, islas, zonas densamente pobladas, corredores de oleoductos y canales. En los últimos años, la tecnología HDD ha demostrado sus ventajas en proyectos de protección ambiental, renovación y expansión de redes de tuberías municipales, así como en el cruce de oleoductos a gran escala sobre ríos. La combinación de sistemas de reciclaje de lodo y equipos de perforación HDD en una construcción coordinada ha permitido la finalización exitosa de los cruces de oleoductos.
Requisitos de lodo para perforación direccional horizontal (HDD)
En las operaciones de perforación direccional horizontal (HDD), el lodo de perforación (fluido de perforación) desempeña un papel crucial, afectando directamente la eficiencia de la perforación, la estabilidad del pozo y la lubricación de perforación. Los principales requisitos de rendimiento del lodo de perforación HDD son los siguientes:
Requisitos básicos de rendimiento:
● Transporte de recortes de perforación: El lodo de perforación debe tener una buena capacidad de suspensión para garantizar que los recortes de perforación se extraigan eficazmente del pozo.
● Lubricación de herramientas de perforación: Reduce la fricción entre la varilla de perforación y la pared del pozo, disminuyendo el torque y el arrastre.
● Estabilización de la pared del pozo: Previene el colapso y la reducción del diámetro del pozo, especialmente en formaciones sueltas o acuíferos.
● Enfriamiento de la broca: Reduce la temperatura de la broca y prolonga su vida útil.
● Control de la presión de la formación: Equilibra la presión de la formación y previene la entrada o fuga de agua.
Descripción del sistema de recuperación de lodos HDD
El sistema de recuperación de lodos para perforación direccional horizontal (HDD) es un dispositivo de tratamiento de lodos diseñado específicamente para operaciones de perforación direccional horizontal. Su objetivo es lograr una recuperación y reciclaje eficientes del lodo, a la vez que reduce el impacto ambiental.
Equipo principal en un sistema de recuperación de lodos HDD
● Criba vibratoria: Se utiliza para separar los recortes de perforación y las partículas sólidas del lodo.
● Desarenador: Elimina las partículas de arena del lodo, mejorando su limpieza.
● Desilter: Separa aún más las partículas sólidas finas.
● Centrífuga: Se utiliza para procesar lodos de alta densidad y separar las partículas ultrafinas.
● Tanque de mezcla de lodos: Se utiliza para mezclar y almacenar lodos.
● Bomba de lodos: Entrega lodos a cada unidad de procesamiento.
● Sistema de colectores: Conecta todos los equipos para garantizar un flujo fluido de lodos
Parámetros de configuración del sistema de recuperación de lodos HDD

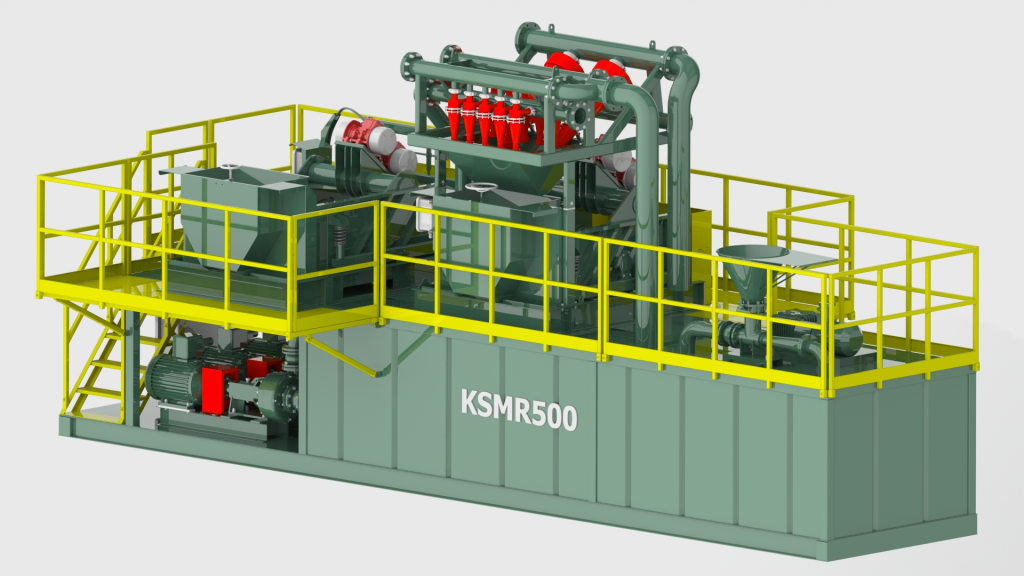

| Modelo | KSMR-200 | KSMR-350 | KSMR-500B | KSMR-500G | KSMR-1000 |
| Capacidad de procesamiento de purificación | 50m³/h | 80m³/h | 120m³/h | 120m³/h | 240m³/h |
| 200GPM | 350GPM | 500GPM | 500GPM | 1000GPM | |
| Nivel de procesamiento | 2级 | 2级 | 2级 | 3级 | 3级 |
| Precisión de procesamiento | 20μm | 20um | 74μm | 20μm | 20μm |
| La fuerza de tracción de la perforadora HDD （T） | ≤86 | 80-107 | 100-300 | 100-300 | 350-800 |
| Potencia total | 33KW | 48KW | 85KW | 126KW | 184KW |
lujo del proceso del sistema de reciclaje de lodo HDD
La bomba de suministro de lodo transporta el lodo desde el foso de lodo hasta el tanque de recolección de la criba vibratoria. Después del cribado grueso en la criba vibratoria, se separan los recortes de perforación más grandes. El lodo tratado fluye de regreso al tanque de suministro de desarenador ubicado debajo. La bomba desarenadora luego transporta el lodo desde el tanque de suministro de desarenador hasta el hidrociclón desarenador. El lodo tratado por el hidrociclón desarenador rebosa en el tanque de suministro de desilter. Luego, la bomba desilter transporta el lodo desde el tanque de suministro de desilter hasta el hidrociclón desilter. El lodo tratado por el hidrociclón desilter
rebosa en el tanque de almacenamiento y se bombea al sistema de perforación direccional horizontal para su reciclaje repetido. Para cambiar la densidad, la viscosidad y otros parámetros del lodo para cumplir con los requisitos de rendimiento del lodo, los materiales de lodo requeridos se agregan a través del dispositivo de mezcla y se mezclan uniformemente para cumplir con los requisitos de uso. Luego, el lodo se bombea de regreso al sistema de perforación direccional horizontal para su reciclaje repetido.
Ventajas del sistema de reciclaje de lodos HDD
●Purificación de alta eficiencia: El proceso de purificación en tres etapas garantiza la separación completa de las partículas sólidas del lodo, lo que resulta en importantes efectos de purificación.
●Ahorro de energía y protección del medio ambiente: El reciclaje de lodos reduce el uso de nuevos materiales, los costos de construcción y las emisiones de residuos, cumpliendo con los requisitos de protección ambiental.
●Fácil operación: El sistema tiene un diseño racional, es fácil de operar y de mantener, esto hace ideal para un funcionamiento continuo a largo plazo.
Aplicaciones de los sistemas de recuperación de lodos HDD
Tendido de oleoductos y gasoductos: Se utiliza para operaciones de perforación direccional horizontal de oleoductos y gasoductos de larga distancia.
Ingeniería municipal: Adecuado para el tendido de tuberías subterráneas (como tuberías de agua y cables) en ciudades.
Cruce de ríos: Se utiliza para proyectos de cruce de tuberías en ríos, lagos y otros cuerpos de agua.
Geología compleja: Adaptable a condiciones geológicas complejas, como capas de arena, grava y arcilla.
El sistema de reciclaje y purificación de lodos Black Rhino ofrece una solución económica y ecológica para proyectos de construcción mediante el tratamiento y reciclaje eficiente de lodos, lo que ayuda a mejorar la eficiencia de la construcción y optimizar los costos. Ofrece a los clientes un servicio integral desde el diseño y la fabricación hasta el soporte de construcción, lo que les permite completar eficientemente diversos proyectos de construcción sin zanja.
