Descripción del sistema de separación de lodos para la construcción de túneles con escudo:
La construcción de túneles con escudo, como tecnología avanzada de excavación subterránea, desempeña un papel crucial en la ingeniería de túneles gracias a su mecanización. Este método implica el avance subterráneo de una máquina de escudo, utilizando la carcasa del escudo y los segmentos prefabricados del túnel para sostener la roca circundante, previniendo eficazmente el derrumbe del túnel. Durante la construcción, el dispositivo de corte excava el suelo y la maquinaria de excavación lo transporta a la superficie. Simultáneamente, los gatos hidráulicos avanzan y ensamblan los segmentos de hormigón del túnel, formando finalmente una estructura completa.

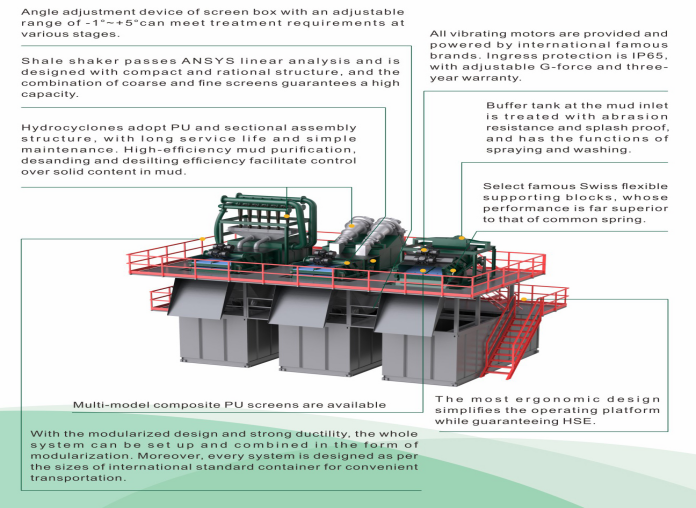

En la construcción de tuneladoras (TBM), el sistema de separación de lodos Black Rhino se ha convertido en un referente en la industria gracias a su excelente rendimiento. El sistema consta de cuatro componentes principales: una criba vibratoria, un hidrociclón desarenador, una bomba de grava y un tanque cónico. La criba vibratoria cuenta con un diseño de doble capa: la criba gruesa elimina eficazmente las partículas grandes de escoria del lodo, mientras que el hidrociclón desarenador trabaja en conjunto con la criba de malla fina para eliminar incluso las partículas de arena más finas. El sistema utiliza un proceso de purificación de lodo con circulación de circuito cerrado, lo que no solo logra un bajo contenido de humedad en la escoria, sino que también reduce significativamente el impacto ambiental de la construcción. Además, el sistema está construido con materiales resistentes a la corrosión y al desgaste, lo que garantiza un funcionamiento estable a largo plazo en condiciones de trabajo rigurosas.
Proceso de separación de lodos mediante túneles de escudo
Ventajas del sistema de separación de lodos y agua Black Rhino:
● Su diseño modular, que se adapta a las dimensiones del contenedor, y su plataforma operativa plegable hacen que el equipo sea compacto y adaptable a las diferentes necesidades del sitio.
● Su proceso, diseñado científicamente, permite una rápida adaptación a diversas condiciones de construcción mediante el ajuste de los parámetros de la criba vibratoria (fuerza de excitación, ángulo de inclinación, tamaño de la abertura de la criba).
● Utiliza materiales avanzados resistentes al desgaste, especialmente tubos compuestos resistentes al desgaste, lo que prolonga significativamente la vida útil del equipo.
● Procesos personalizables según las características del material, con capacidades de procesamiento que van desde 50 hasta 500 metros cúbicos por hora.
● Compatible con múltiples sistemas de energía, con grupos electrógenos opcionales, ideal para zonas remotas o con suministro eléctrico inestable.
● Admite diseños móviles montados sobre patines o vehículos para satisfacer las necesidades de diferentes escenarios de construcción.
El sistema de separación de lodos Black Rhino no solo mejora la eficiencia de la construcción con tuneladoras (TBM), sino que también proporciona un sólido soporte técnico para la ingeniería moderna de túneles gracias a su diseño ecológico y rendimiento fiable. Su diseño modular y configuración flexible le permiten adaptarse a diversas condiciones geológicas y entornos de construcción complejos, lo que lo convierte en un equipo indispensable en la construcción con TBM.
