Los residuos de excavación de tuneladoras (TBM), también conocidos como lodos de TBM o tierra residual de TBM, son una mezcla de residuos generados durante la construcción de una tuneladora. Se componen principalmente de tierra excavada, lodos, aditivos y aguas subterráneas. Los residuos de excavación de TBM pueden contener sustancias nocivas como metales pesados (p. ej., plomo y arsénico), aceite y aditivos químicos. Si se vierten directamente en vertederos, pueden contaminar el suelo y las aguas subterráneas circundantes. Los residuos de excavación húmedos sin tratar son propensos a generar polvo (después del secado) o fugas de lodos (cuando están húmedos), lo que afecta la calidad del aire y las masas de agua. Por lo tanto, es esencial un tratamiento eficaz de los residuos de excavación.
Descripción del sistema de tratamiento de residuos de la tunelización con escudos
El sistema de excavación y tratamiento de suelos para túneles de escudo está diseñado para gestionar la excavación y el suelo generado durante la construcción de túneles de escudo por presión de tierras. Permite separar y deshidratar grava, arena fina y tierra de los residuos de excavación y suelo, reducir el volumen de transporte y reutilizar recursos, logrando así un vertido cero de lodos y cumpliendo con los requisitos de protección ambiental.
El sistema de tratamiento de escorias y residuos adopta un diseño modular, compuesto principalmente por un equipo de preparación de lodos, una criba vibratoria gruesa, una lavadora de arena, una criba vibratoria fina, un hidrociclón desarenado, una bomba y colector de lodos, un filtro prensa y otros componentes. El sistema tiene una estructura simple que facilita su transporte y facilita su rápido montaje y desmontaje. En respuesta a las características geológicas del alto contenido de arena y grava, y a los requisitos de protección ambiental para el aprovechamiento de los residuos de construcción, este sistema de tratamiento de residuos de túneles de escudo de presión de tierras incorpora una lavadora de arena a los equipos principales necesarios para el tratamiento de residuos convencionales, como cribas vibratorias, hidrociclones y filtros prensa. Este tipo de lavadora de arena garantiza la calidad de la arena fina separada por el sistema e incluso puede utilizarse directamente en algunos proyectos de ingeniería civil. El sistema de tratamiento de residuos de túneles de escudo adopta un esquema de circuito cerrado equilibrado, que permite el reciclaje completo de los recursos hídricos y evita el consumo de agua limpia durante su funcionamiento.

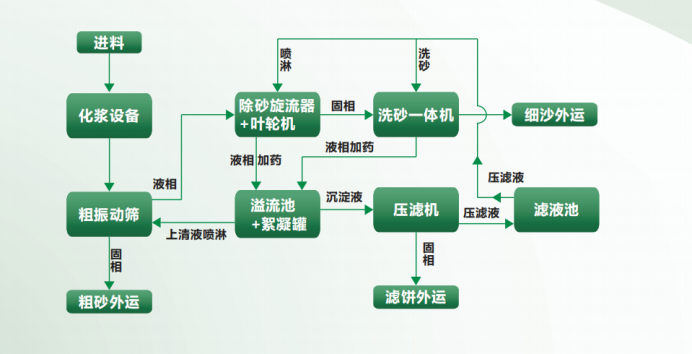

Proceso de tratamiento de residuos de la tunelización con escudos
2. Ventajas del sistema del tratameinto de residuos de tunelización con escudos
●El sistema de tratamiento de lodos de túneles con escudo de presión de tierra adopta un diseño modular.
● La estructura del sistema es sencilla, lo que permite un transporte y un rápido montaje y desmontaje.
●Teniendo en cuenta las características geológicas de alto contenido de arena y grava, así como los requisitos de protección ambiental para la excavación y el aprovechamiento del suelo, este sistema de tratamiento de lodos de túneles con escudo de presión de tierra incorpora una lavadora de arena a los equipos principales necesarios para la excavación y el procesamiento de suelos convencionales, como cribas vibratorias, hidrociclones y filtros prensa. Este tipo de lavadora de arena garantiza la calidad de la arena fina separada por el sistema e incluso puede utilizarse directamente en algunos proyectos de ingeniería civil.
●El sistema adopta un esquema de circuito cerrado equilibrado, lo que permite el reciclaje completo de los recursos hídricos; no se consume agua limpia durante el funcionamiento del equipo.
3. Ámbito de aplicación de los sistemas de tratamiento de residuos de tenelización con escudo
●Tratamiento de lodos de túneles con escudo de presión de tierra
●Tratamiento de residuos de la construcción
●Dragado de ríos

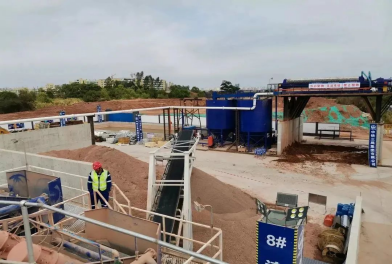

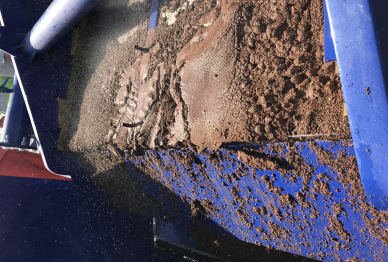

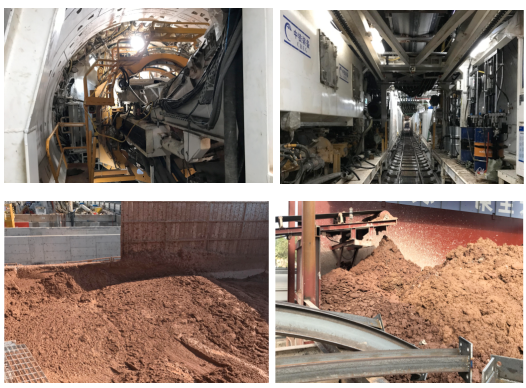

4. Demostración de los efectos del tratamiento de residuos de tunelización con escudos
